КСР-1 — датчик тока Роговского (номинальное вторичное значение ~5А)
цену уточняйте
В наличии
Заказ в 1 клик
Скачать прайс лист
Нашли дешевле?
0
Смотрят этот товар прямо сейчас!
Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.
Описание
Назначение датчика тока Роговского (номинальное вторичное значение ~5А) КСР-1:
Датчики тока Роговского КСР предназначены для измерения силы переменного тока и передачи полученных значений приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения до 10 кВ.
Принцип действия датчиков основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.

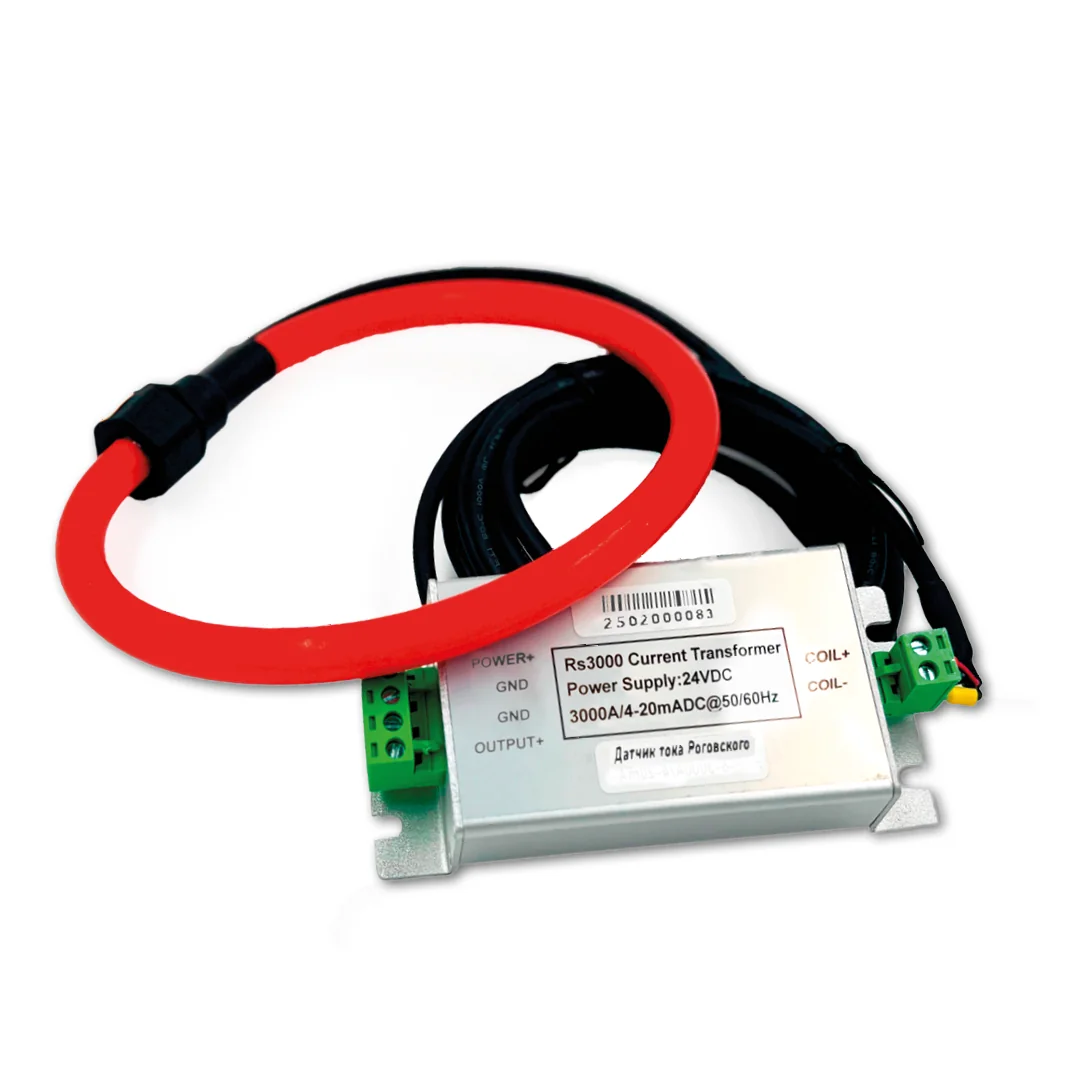

По конструкции датчик выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется различные выходные сигналы, пропорциональные измеренной силе переменного тока.
Преимущества датчика тока Роговского (номинальное вторичное значение ~5А) КСР-1:
- Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.
- Габаритные размеры и вес гораздо меньше в сравнении с обычными трансформаторами тока.
- Возможность работы в условиях повышенной влажности воздуха (до100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.
- Высокая линейность преобразования в диапазоне от 100 А до 200 кА.
- Возможность использования для проводов больших размеров (с диаметром до 600 мм) или неправильной формы.
Применение датчика тока Роговского (номинальное вторичное значение ~5А) КСР-1:
- в схемах измерения низковольтных устройств зданий и сооружений;
- в схемах передачи и распределения электроэнергии, в том числе внутри других изделий;
- для коммерческого учета электроэнергии.
Структура условного обозначения датчиков тока Роговского серии КСР:
(1) По таблице «Метрологические характеристики»
Детали
Характеристики: КСР-1 — датчик тока Роговского (номинальное вторичное значение ~5А)
| Производитель |
|---|
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить КСР-1 — датчик тока Роговского (номинальное вторичное значение ~5А) с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка 2501 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
Технические характеристики датчика тока Роговского (номинальное вторичное значение ~5А) КСР-1:
| Метрологические характеристики | |||||||
| Параметр | Значение | ||||||
| КСР-1 | КСР-2 | КСР-3 | КСР-4 | КСР-5 | КСР-6 | КСР-7 | |
| Номинальный первичный ток Iн в диапазоне, Iн А | 100-200000 | ||||||
| Диапазон измерений, % от номинального первичного тока | 5-100 | ||||||
| Номинальное вторичное значение | ~ 5 А | ~ 1 А | ~ 0,333 В | ~ 100 мВ | ~ 100 мА | ⎓ 4-20 мА | RS485 |
| Класс точности, % | 1 | ||||||
| Технические характеристики | |||||||
| Параметр | Значение | ||||||
| Номинальное напряжение трансформатора, кВ | 10 | ||||||
| Напряжение питания, кВ | ⎓ 24 В | ||||||
| Номинальная частота напряжения сети, Гц | 50 | ||||||
| Количество каналов | 1, 3, 12 | ||||||
| Электрическая прочность изоляции, не менее кВ | 10 | ||||||
| Степень защиты корпуса кольца по ГОСТ 14254-2015 | IP67 | ||||||
| Климатическое исполнение и категория по ГОСТ 15150-69 | У1 | ||||||
| Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от -25 до +70 95 при +35 °C |
||||||
Комплектация
Комплект поставки КСР-1
| № | Наименование | Количество |
| 1 | Датчик тока Роговского (номинальное вторичное значение ~5А) КСР-1 в выбранном исполнении | 1 |
