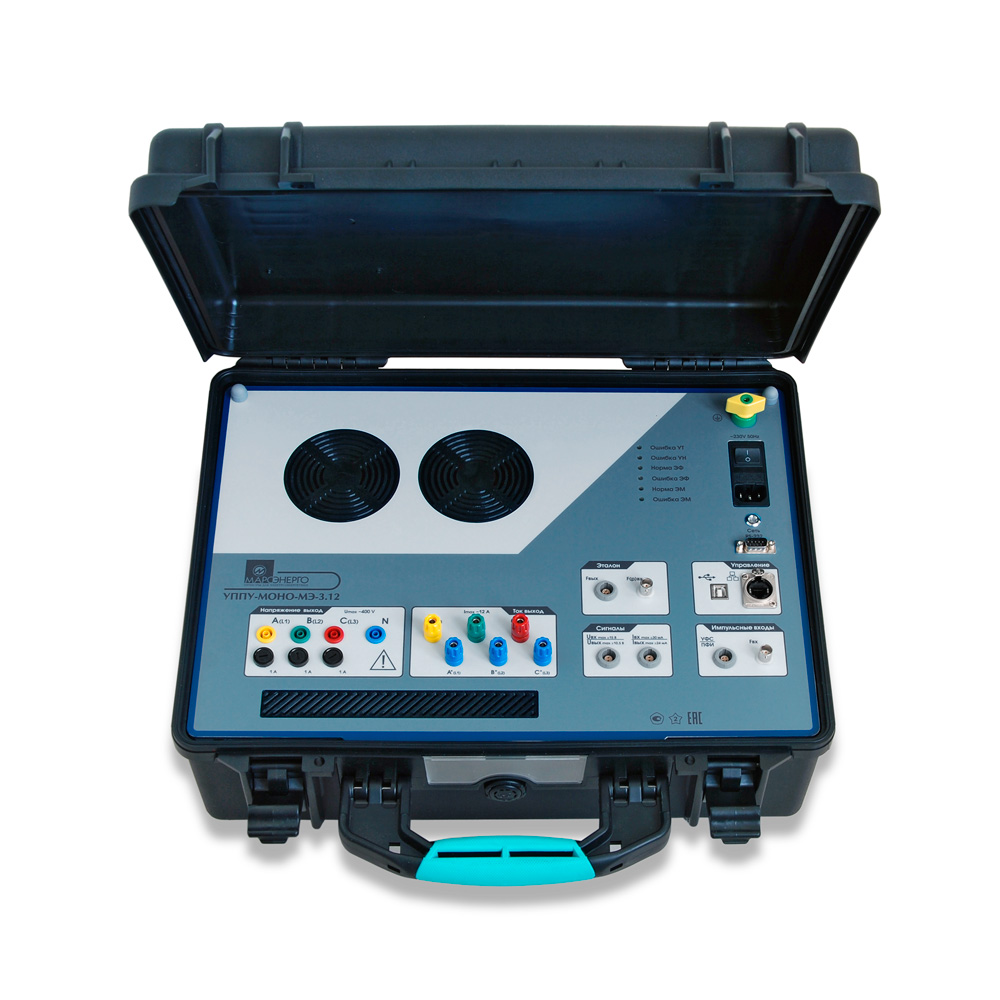

УППУ-МОНО-МЭ 3.12 — переносная поверочная установка
цену уточняйте
В наличии
Заказ в 1 клик
Скачать прайс лист
Нашли дешевле?
0
Смотрят этот товар прямо сейчас!
Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.
Описание
Описание переносной поверочной установки УППУ-МОНО-МЭ-3.12 (Гос. реестр № 89778-23):
Компактная переносная поверочная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.
Класс точности: 0,05.
Варианты исполнения переносной поверочной установки:
УППУ-МОНО-МЭ 3.12-300-60/30-П — установка переносная в виде моноблока, предназначена для калибровки и поверки на местах счетчиков электроэнергии классом точности 0,2; 0,2S и менее точных.
УППУ-МОНО-МЭ 3.12-300-60/30-П-К — модель с буквой «-К» также предназначена для калибровки и поверки на местах измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока.
Назначение переносной поверочной установки:
предназначена для поверки и калибровки:
- интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144;
Рис.1. Схема поверки
- измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения.
Рис.2. Схема поверки
Применение:
применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
.jpg)
Рис.3. Габаритные размеры УППУ-МОНО-МЭ-3.12
Преимущества переносной поверочной установки УППУ-МОНО-МЭ 3.12:
- компактность (в одном корпусе объединены три прибора);
- автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки);
- сокращение времени поверки за счет быстрого подключения и минимума коммутации.
.jpg)
Достаточно подключить три разъема:
1 Ток
2 Напряжение
3 Телеметрия
И запустить управляющую программу «МЭ-Сервис» для автоматического формирования протокола проверки.
Параметры поверяемого счетчика заранее вносятся в базу данных программы.
Детали
Характеристики: УППУ-МОНО-МЭ 3.12 — переносная поверочная установка
| Производитель |
|---|
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить УППУ-МОНО-МЭ 3.12 — переносная поверочная установка с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка 2155 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
Технические характеристики переносной поверочной установки УППУ-МОНО-МЭ-3.12:
| Параметр | Диапазон | Значение погрешности | |
| Эталонный счетчик | |||
| Напряжение Пределы: Uн = 60, 120, 240 В |
6...288 В | Относительная ±0,03 % + ∆ |
|
| Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10 А |
5 мА...12 А | Относительная ±0,03 % + ∆ |
|
| Частота | 40...70 Гц | Абсолютная ±0,002 Гц |
|
| Угол | -180°...+180° | Абсолютная ±0,03° |
|
| Коэффициент мощности | -0,1...+0,1 | Абсолютная ±0,005 |
|
| Мощность активная | 0,01Uн...1,5Uн 0,1Iн...1,5Iн |
Относительная ±0,05 % + ∆ |
|
| Источник сигналов | |||
| Параметр | Диапазон | Дискретность установки | Значение |
| Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (максимум) |
20...300 В | 0,01 В | ≤1 % 30 ВА |
| Ток Пределы: Iн = 1, 10 А Искажения Мощность на фазу (максимум) |
1 мА...12 А | 0,1 мА | ≤1 % 60 ВА |
| Частота | 45...70 Гц | 0,01 Гц | |
| Регулирование угла фазы | -180°...+180° | ±0,01° | |
| Спектр сигнала напряжения и тока Гармоники Интергармоники |
2...50 0,5...50,5 |
||
| Измеритель-калибратор | |||
| Параметр | Диапазон | Значение погрешности | |
| Входное постоянное | Относительная | ||
| Напряжение | -15...+15 В 0...15 В |
±0,03 % | |
| Ток | -7,5...+7,5 мА -30...30 мА |
±0,05 % | |
| Выходное постоянное | Абсолютная | ||
| Напряжение | -10,5...+10,5 В | ±0,002 В | |
| Ток | -24...+24 мА | ±0,005 мА | |
| Импульсный вход/выход | |||
| Параметр | Вход | Выход | |
| Уровень | 5...15 В | 5 В | |
| Частота (максимальная) | 36 кГц | 18 кГц | |
| Длительность | >14 мкс | 10 ± 2 мкс | |
| Постоянная | 1 ... 999 999 999 имп./(кВт·ч) | C = 144 · 108/(Iн · Uн) имп./(Вт·ч) | |
| Общие характеристики | |||
| Параметр | Значение | ||
| Потребляемая мощность по цепи переменного тока | не более 400 ВА | ||
| Электропитание от сети переменного тока | 195...253 В, 47...63 Гц |
||
| Диапазон рабочих температур | +10...+35 °С | ||
| Габаритные размеры (ШхВхГ) | 480х380х200 мм | ||
| Масса | не более 16 кг | ||
Примечание:
∆ — дополнительная погрешность.
Комплектация
Комплект поставки УППУ-МОНО-МЭ-3.12
| № | Наименование | УППУ-МОНО-МЭ-3.12-300-60/30-П | УППУ-МОНО-МЭ-3.12-300-60/30-П-К |
| 1 | Переносная поверочная установка УППУ-МОНО-МЭ-3.12 в выбранном исполнении | 1 | 1 |
| 2 | Кабель для связи по интерфейсу USB | 1 | 1 |
| 3 | Кабель Ethernet 2 м (RJ-45 – RJ-45) | 1 | 1 |
| 4 | Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора" на USB-drive | 1 | - |
| 5 | Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора", "ПТНЧ" и "Энергия" на USB-drive | - | 1 |
| 6 | Кабель питания | 1 | 1 |
| 7 | Кабель напряжения УППУ | 4 | 4 |
| 8 | Кабель тока 3 (12 А) | 6 | 6 |
| 9 | Устройства фотосчитывающие УФС-Э и УФС-И (с держателем 1 штука) | 1 | 1 |
| 10 | Пульт формирования импульсов ПФИ | 1 | 1 |
| 11 | Кабель для подключения к входу "FВХ" | 1 | 1 |
| 12 | Кабель для подключения к выходу "FВЫХ" | - | 1 |
| 13 | Кабель для подключения к входам "UВХ/UВЫХ" и "IВХ/IВЫХ" | - | 1 |
| 14 | Упаковка | 1 | 1 |
| 15 | Руководство по эксплуатации | 1 | 1 |
| 16 | Формуляр | 1 | 1 |
Дополнительная комплектация УППУ-МОНО-МЭ-3.12
(Поставляется за отдельную плату)
.inventory table.teh tr td:last-child {text-align:left;}
| № | Наименование |
| 1 | Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» |
| 2 | Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами УФС-Э и УФС-И |
| 3 | Оптический адаптер AO-USB |
| 4 | Модуль коррекции времени МКВ-02Ц |
| 5 | Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами КТ-1-300, КТ-3-100, КТ-3-10, КТ-3-20 |
| 6 | Измеритель параметров микроклимата |
