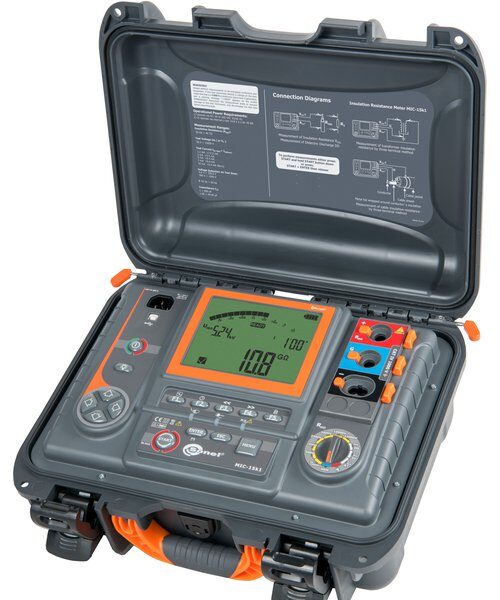

MIC-15k1 — измеритель параметров электроизоляции
Цена: 876 140 ₽
В наличии
Заказ в 1 клик
Скачать прайс лист
Нашли дешевле?
0
Смотрят этот товар прямо сейчас!
Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.
Описание
Назначение и область применения измерителя параметров электроизоляции MIC-15k1:
MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности измерителя параметров электроизоляции MIC-15k1:
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
- вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
- установка времени измерения — до 99 мин. 59 сек.;
- измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
- функция прожига;
- измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
- измерение коэффициента разряда диэлектриков DD;
- индикация частичных разрядов;
- индикация измеряемого сопротивления изоляции и тока утечки;
- измерение ёмкости кабеля;
- вычисление длины измеряемого кабеля;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение напряжения постоянного/переменного тока до 1500 В;
- защита от напряжения на измеряемом объекте;
- усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
- работа прибора от внутреннего аккумулятора и от сети 90…260 В;
- передача данных на ПК через интерфейс USB и модулю Bluetooth;
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20°C до 50°C.
Детали
Характеристики: MIC-15k1 — измеритель параметров электроизоляции
| Производитель | |
|---|---|
| Индекс |
WMGBMIC15K1 |
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить MIC-15k1 — измеритель параметров электроизоляции с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка 4714 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
Технические характеристики измерителя параметров электроизоляции MIC-15k1:
| Диапазон показаний | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS) | ||
| 0…29,9 В | 0,1 В | ±(2% и. в. + 20 е. м. р.) |
| 30,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300…1500 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| ИЗМЕРЕНИЕ ПОСТОЯННЫМ И НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) ДЛЯ UISO = 15 кВ | ||
| Диапазон показаний | Разрешение | Основная погрешность |
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0…40,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м.р.) |
| Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения | ||
| Напряжение | Диапазон измерений | |
| 50 В | 200 ГОм | |
| 100 В | 400 ГОм | |
| 250 В | 1,00 ТОм | |
| 500 В | 2,00 ТОм | |
| 1000 В | 4,00 ТОм | |
| 2500 В | 10,00 ТОм | |
| 5000 В | 20,00 ТОм | |
| 10000 В | 40,00 ТОм | |
| 15000 В | 40,00 ТОм | |
| Примечание: Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой: RISO min = UISO nom / IISO nom где: RISO min – минимальное сопротивление изоляции; UISO nom – номинальное напряжение измерения; IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА). |
||
| Параметр | Значение | |
| Дополнительная погрешность в трёхпроводном методе (влияние гнезда G) | 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В | |
| Максимальный ток короткого замыкания | Isc = 10 мА | |
| Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений | 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг) | |
| Диапазон показаний | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ ТОКА УТЕЧКИ | ||
| 0,01 нА...11 мА | * | ± (5 % и.в. + 0,2 нА)** |
| * - разрешение и размерность зависят от диапазона измерения сопротивления изоляции. ** - рассчитывается на основании показаний сопротивления. |
||
| ИЗМЕРЕНИЕ ЁМКОСТИ | ||
| 0...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,99 мкФ | 0,01 мкФ | |
| Измерение ёмкости только во время измерения RISO (во время разрядки объекта). Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм. |
||
| Параметр | Значение | |
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Питание | ||
| Питание измерителя | Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач; Переменный ток 50/60 Гц 90-260 В |
|
| Категория электробезопасности | CAT IV/1000 B | |
| Время "быстрой зарядки" аккумулятора | до 5 часов | |
| Условия окружающей среды и другие технические данные | ||
| Диапазон рабочих температур | -20..+50 °C | |
| Диапазон температур при хранении | -25...+70 °C | |
| Влажность | 20...90% | |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 (для закрытого корпуса IP67) | |
| Соответствие | ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014 |
|
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
|
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
|
| Высота над уровнем моря | < 3000 м | |
| Дисплей | Сегментный ЖКИ | |
| Память для хранения данных | 990 ячеек | |
| Интерфейс | USB или Bluetooth | |
| Габаритные размеры | 390×308×172 | |
| Масса измерителя | Около 6,3 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» |
||
Комплектация
Комплект поставки MIC-15k1
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | MIC-15k1 - измеритель параметров электроизоляции | Предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. |  |
1 | WMRUMIC15k1 |
| 2 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. |  |
1 | WAPRZUSB |
| 3 | Кабель сетевой стандарта IEC С13 | Кабель сетевой стандарта IEC С13. |  |
1 | WAPRZ1X8BLIEC |

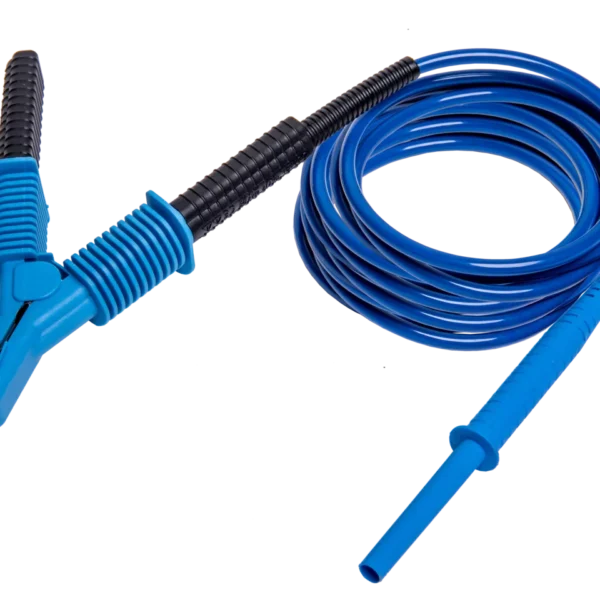

| 4 | Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | Используется для проведения измерений прибором. |  |
1 | WAPRZ003BUKRO15KV |
| 5 | Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | Используется для проведения измерений прибором. |  |
1 | WAPRZ003REKRO15KV |
| 6 | Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный | Используется для проведения измерений прибором. |  |
1 | WAPRZ003BLKROE15KV |
| 7 | Ремень для переноски прибора W-1 | Ремень для переноски прибора. |  |
1 | WAPOZSZE5 |
| 8 | Футляр L4 | Футляр для переноски прибора и аксессуаров. |  |
1 | WAFUTL4 |
