Описание прибора многоточечного мониторинга электроэнергии КСМ-М1:

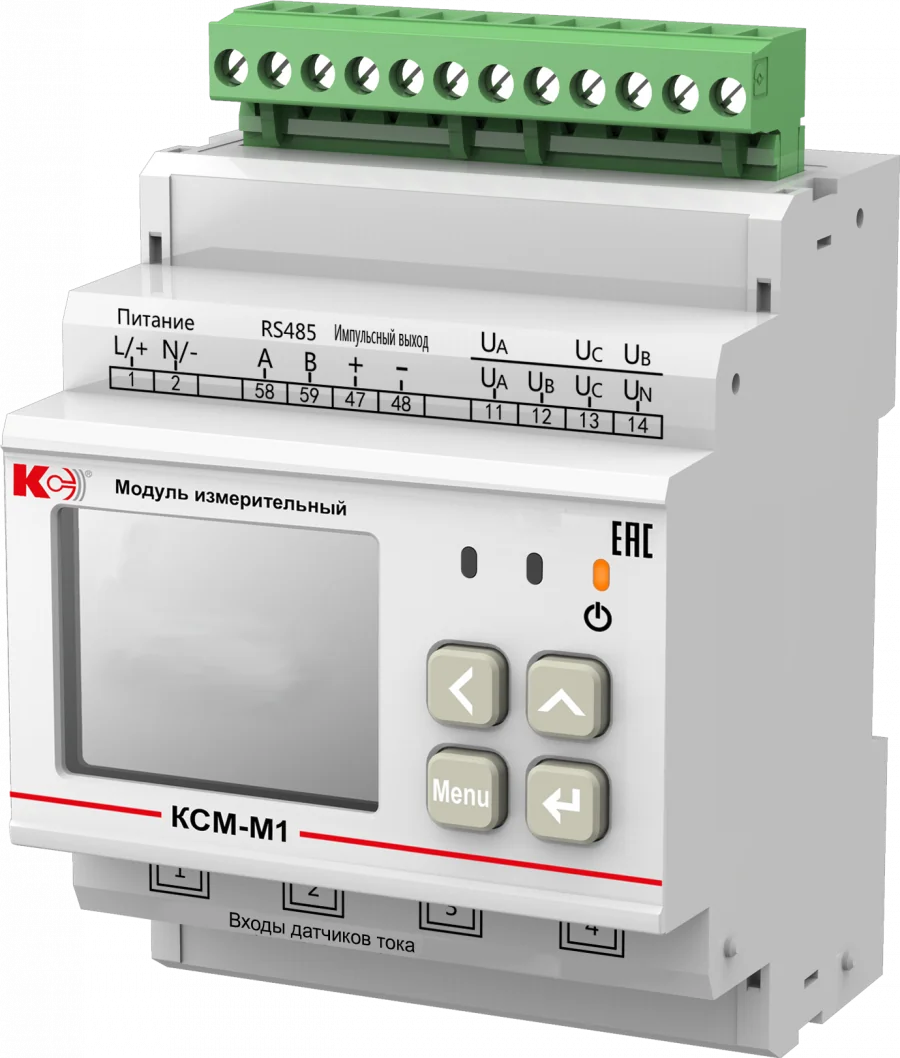

Приборы многоточечного мониторинга электроэнергии КСМ-М1 имеют модификации с измерительными модулями с ЖК-индикатором, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.

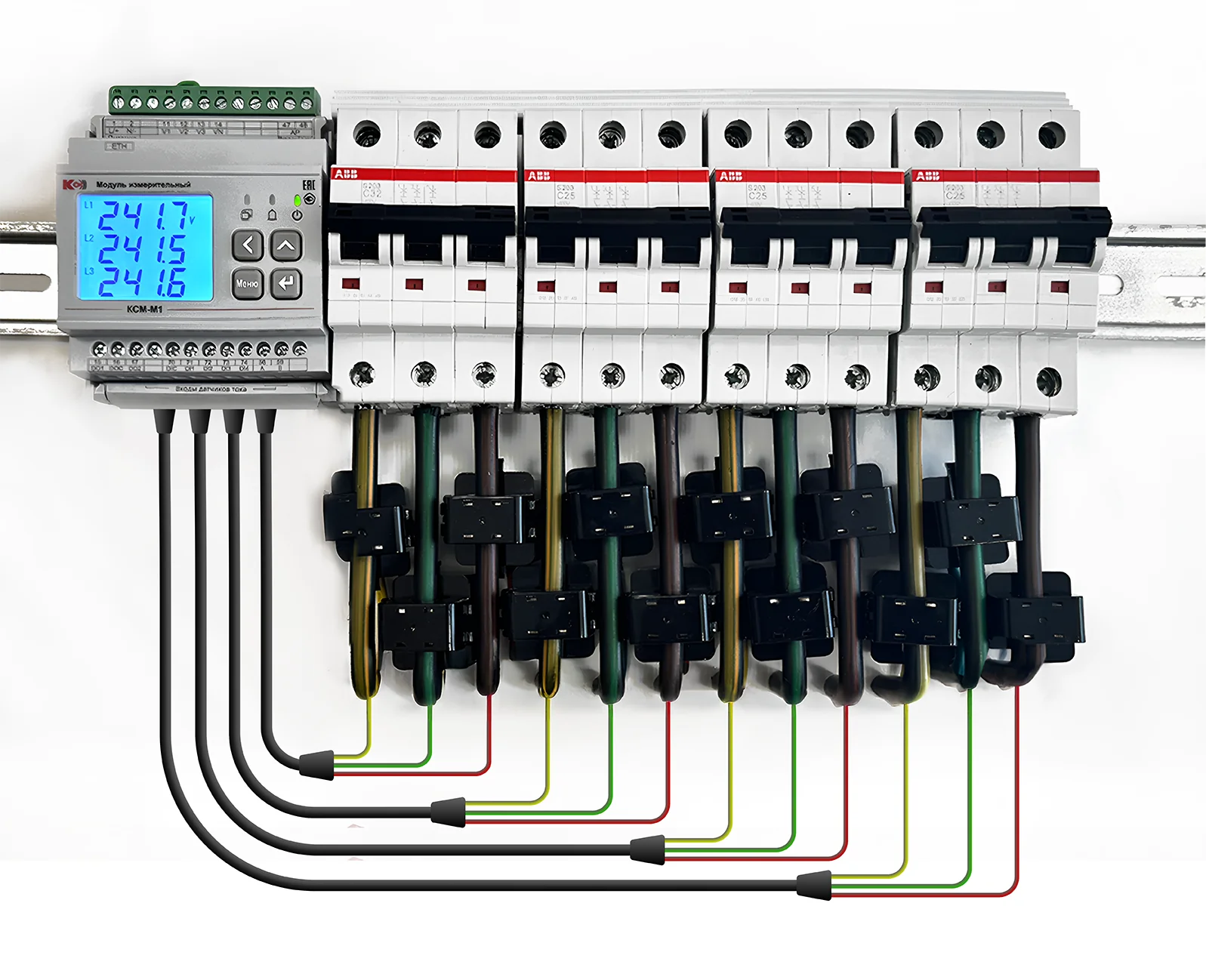

Приборы позволяют подключать до 4 трехфазных точек или до 12 однофазных точек измерения (присоединений).
Варианты исполнения прибора многоточечного мониторинга электроэнергии КСМ-М1:
- КСМ-М1-1: измеряет напряжение, ток, мощность, частоту, энергию, гармоники в трехфазной сети, ток утечки и температуру. Имеет 1 интерфейс RS-485, импульсный выход. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.
- КСМ-М1-2: измеряет напряжение, ток, мощность, частоту, гармоники в трехфазной сети. Имеет 1 интерфейс RS-485, импульсный выход. К модулю подключаются внешние датчики тока. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.
Структура условного обозначения модификаций прибора многоточечного мониторинга электроэнергии КСМ-М1:
Детали
Характеристики: КСМ-М1 — прибор многоточечного мониторинга электроэнергии
| Производитель |
|---|
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить КСМ-М1 — прибор многоточечного мониторинга электроэнергии с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка 2497 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М1:
| Параметр | Значение | |
| Параметры окружающей среды | ||
| Рабочие условия измерений | температура окружающего воздуха, °C | от -25 до +70 от -40 до +70(1) |
| относительная влажность воздуха, % | 95 при +35 | |
| Условия эксплуатации | ||
| Высота над уровнем моря, не более, м | 2500 | |
| Защита от вредных воздействий | без агрессивных газов | |
| Сопротивление изоляции не менее, МОм | измерительные цепи, питание, выходные клеммы, 100 | |
| Напряжение пробоя изоляции не менее, кВ | между входом и напряжением питания, между входом и выходом, между напряжением питания и выходом, 2 | |
| Механическая устойчивость и прочность | ||
| Прочность при транспортировании | согласно ГОСТ 22261-94, п.4.9.9, п.7.34 | |
| Устойчивость к синусоидальной вибрации | группа механического исполнения М13 согласно ГОСТ 17516.1-90, п.2 | |
| Устойчивость к землятресению | до 8 балов по шкале MSK-64 по ГОСТ 17516.1-90, приложение 6, для группы М13, для встроенных элементов, уровень установки 0 - 10 м над нулевой отметкой | |
| Безопасность и защита | ||
| Степень защиты | IP20 IP40(2) |
|
| Эдлектрическая безопасность | соответствует ГОСТ 2.2.091-2012 (IEC 61010-1:2001) | |
| Пожарнаяя безопасность | соответствует НПБ 247-97, п. 2.9, п.2.29, 2.31 | |
| Электромагнитная совместимость | ||
| Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) | соответствует ГОСТ Р МЭК 61326-1-2014 | |
| Надежность | ||
| Средняя наработка на отказ, тысяч ч | 50000 | |
| Средний срок службы, лет | 10 | |
| Межповерочный интервал, лет | 4 | |
| Параметры электрического питания | ||
| Напряжение переменного и постоянного тока, В | от 80 до 270 | |
| Частота переменного тока, Гц | 46-65 | |
| Мощность, потребляемая от источника питания не более, ВА | 5 | |
| Напряжение пробоя не менее, кВ | 2 | |
| Входы напряжения | ||
| Разрешающая способность, В | 0,1 | |
| Сопротивление измерительного входа напряжения не менее, МОм | 1,7 / фаза | |
| Потребляемая мощность, Вт | 0,1 / фаза | |
| Перегрузка, % | постоянная: 120 | |
| Частота входного сигнала, Гц | 45-55 | |
| Входы тока | ||
| Номинальное значение | в зависимости от типа датчика тока (приложение 1), 5 А(2) | |
| Импульсные выходы | ||
| Ширина импульсов, мс | 80 ± 20 % | |
| Максимальное напряжение, В | 35 | |
| Максимальный ток, мА | 10 | |
| Частота импульсов не более, Гц | 10 | |
| Коммуникационный интерфейс | ||
| Тип интерфейса | RS-485 | |
| Скорость обмена не более, бит/сек | 9600 | |
| Протокол связи | Modbus-RTU | |
| Напряжение пробоя изоляции, В | ~2000 | |
| Длительность, с | 60 | |
| (1) - для модификаций без ЖК-дисплея; (2) - для модификаций с датчиками тока типа СТ. |
||
Комплектация
Комплект поставки КСМ-М1
| № | Наименование | Количество |
| 1 | Прибор многоточечного мониторинга электроэнергии КСМ-М1 в выбранном исполнении | 1 |
