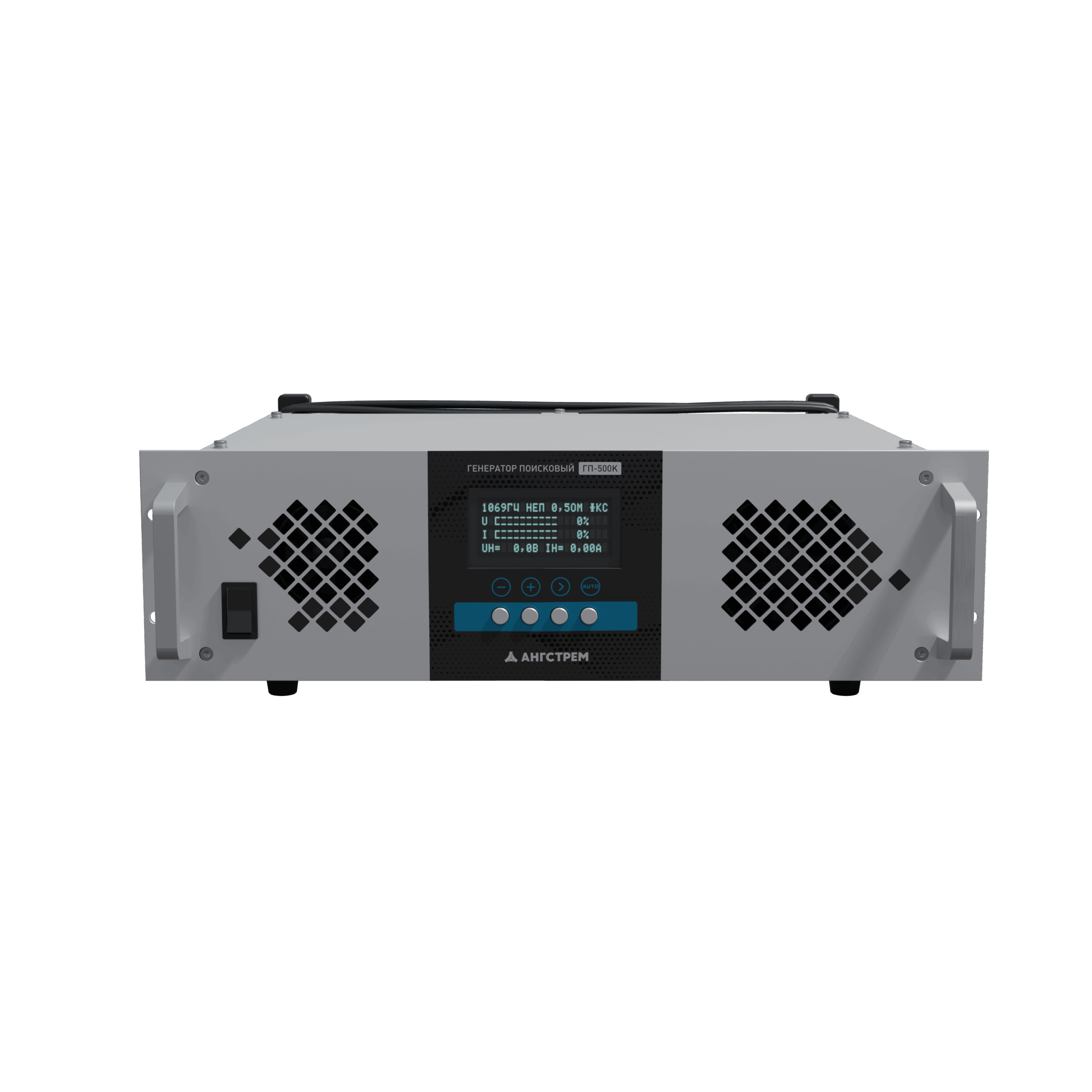

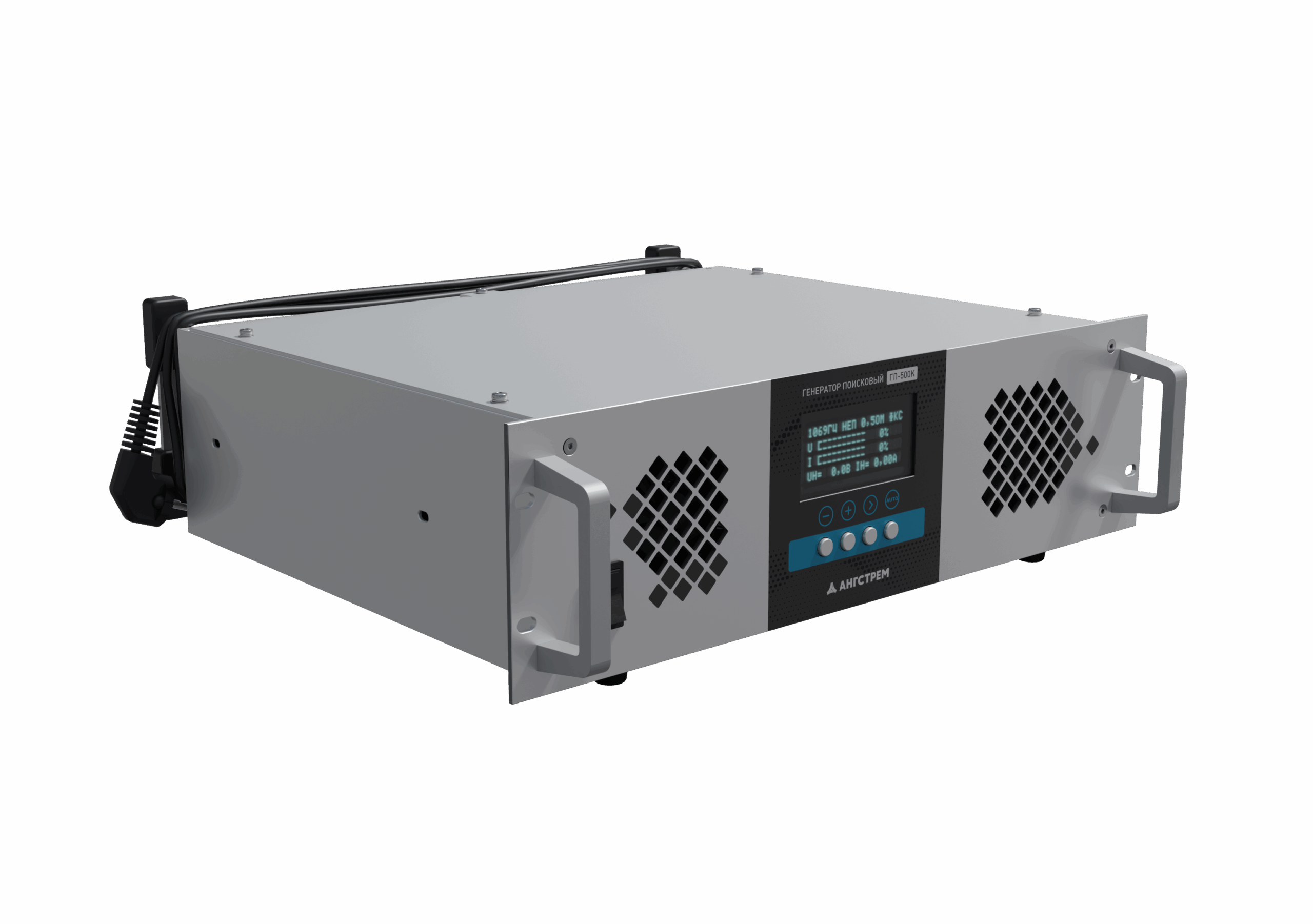

ГП-500К — генератор поисковый
Цена: 861 823 ₽
В наличии
Заказ в 1 клик
Скачать прайс лист
Нашли дешевле?
0
Смотрят этот товар прямо сейчас!
Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.
Описание
Назначение генератора поискового ГП-500К:
В качестве источника тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным или потенциальным методом.
Генератор используется в составе комплекта поискового КП-500К совместно с приемником поисковым ПП-500К. Позволяет вести работы на кабельных линиях протяженностью до 50 км и глубиной залегания до 12 м.
Особенности генератора поискового ГП-500К:
Эффективность. Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.
Универсальность. Позволяет использовать для поиска повреждений индукционный или потенциальный метод. Автоматическое согласование с нагрузкой и отображение величины сопротивления упрощают работу с прибором. Генератор может использоваться для дожига поврежденной изоляции кабеля (ток до 40 А).
Надежность. Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.
Применение вблизи промышленных объектов. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры.
Индикация параметров. Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии.
Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).
Выбор программного обеспечения. По желанию заказчика возможна установка англоязычного ПО.
Низкая стоимость. Цена поискового генератора в несколько раз ниже стоимости импортных аналогов.
Применение в электролабораториях. Возможно управление от цифровой системы управления. Перед отгрузкой заказчику каждый генератор проходит прогон в течение 5 рабочих дней (40 часов).
Принцип работы генератора поискового ГП-500К:
Индукционный метод. Создаваемый генератором ГП-500К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирующих перекрытий и мест повреждений кабельной линии.
Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-500К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).
Детали
Характеристики: ГП-500К — генератор поисковый
| Производитель |
|---|
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить ГП-500К — генератор поисковый с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка 2132 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
Технические характеристики генератора поискового ГП-500К:
| Параметр | Значение |
| Выходная мощность генератора на согласованную активную нагрузку, не менее | 500 Вт |
| Рабочие частоты генератора | 480, 1069, 9796 Гц |
| Форма выходного сигнала генератора | Синусоида |
| Коэффициент нелинейных искажений на рабочих частотах, не более | 1 % |
| Режим работы | Непрерывный или импульсный |
| Время непрерывной работы | Не ограничено |
| Возможность настройки частот генератора (добавление, изменение) | ✓ |
| Возможность параллельного или последовательного подключения двух генераторов к нагрузке | ✓ |
| Мультичастотный режим (двух-, трехчастотный) | ✓ |
| Автоматическое согласование нагрузки | ✓ |
| Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором | ✓ |
| Дожиг дефектной кабельной изоляции | ✓ |
| Микропроцессорное управление | ✓ |
| Согласование выходного сопротивления генератора с нагрузкой | Автоматическое или ручное |
| Диапазоны согласования | 0,5; 1; 2; 4; 8; 16; 32; 64; 128; 256 Ом |
| Общий диапазон согласования | от 0,35 до 362 Ом |
| Напряжение холостого хода генератора на диапазоне согласования 256 Ом | 450 ± 20 В |
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом | 37,6 ± 1,9 А |
| Управление генератором | Автономно с индикацией режимов и параметров на дисплее |
| Дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 | |
| Время готовности к работе при температуре окружающей среды выше -10 °С | 5 секунд |
| Время готовности к работе при температуре окружающей среды ниже -10 °С | 1 минута |
| Системы безопасности генератора | |
| Самодиагностика генератора | ✓ |
| Температурный контроль | ✓ |
| Контроль напряжения питания генератора | ✓ |
| Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером | ✓ |
| Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора | ✓ |
| Эксплуатационные характеристики генератора | |
| Рабочее положение генератора | Любое положение при надежном креплении |
| Потребляемая мощность, не более | 800 Вт |
| Напряжение питания генератора от сети переменного тока частотой 50 Гц | от 187 до 242 В |
| Напряжение питания генератора от ИПТ | от 10,8 до 14,2 В |
| Температура окружающей среды | от -30 до +40 °С |
| Допускается эксплуатация генератора при температуре окружающей среды до +55 ºС, при этом выходная мощность автоматически снижается системой безопасности | |
| Относительная влажность воздуха при 25 °С | 90 % |
| Атмосферное давление | от 630 до 800 мм рт. ст. |
| Габаритные размеры (Ш х Г х В) | 482 х 470 х 142 мм |
| Масса генератора | 20 кг |
Комплектация
Комплект поставки ГП-500К
| № | Наименование | ГП-500К | ГП-500К (с кейсом) |
| 1 | Генератор поисковый ГП-500К | 1 | 1 |
| 2 | Устройство соединительное | 1 | 1 |
| 3 | Провод заземления | 1 | 1 |
| 4 | Сумка для транспортировки и укладки | 1 | - |
| 5 | Кейс для транспортировки и укладки | - | 1 |
| 6 | Эксплуатационная документация | 1 | 1 |
| 7 | Методика «Поиск повреждений подземных силовых кабелей» | 1 | 1 |
Дополнительная комплектация ГП-500К
(комплектуется бесплатно)
.inventory table.teh tr td:last-child {text-align:left;}
| № | Наименование |
| 1 | Разъем USB под кабель интерфейса RS-485 |
| 2 | Кабель интерфейса RS-232 |
