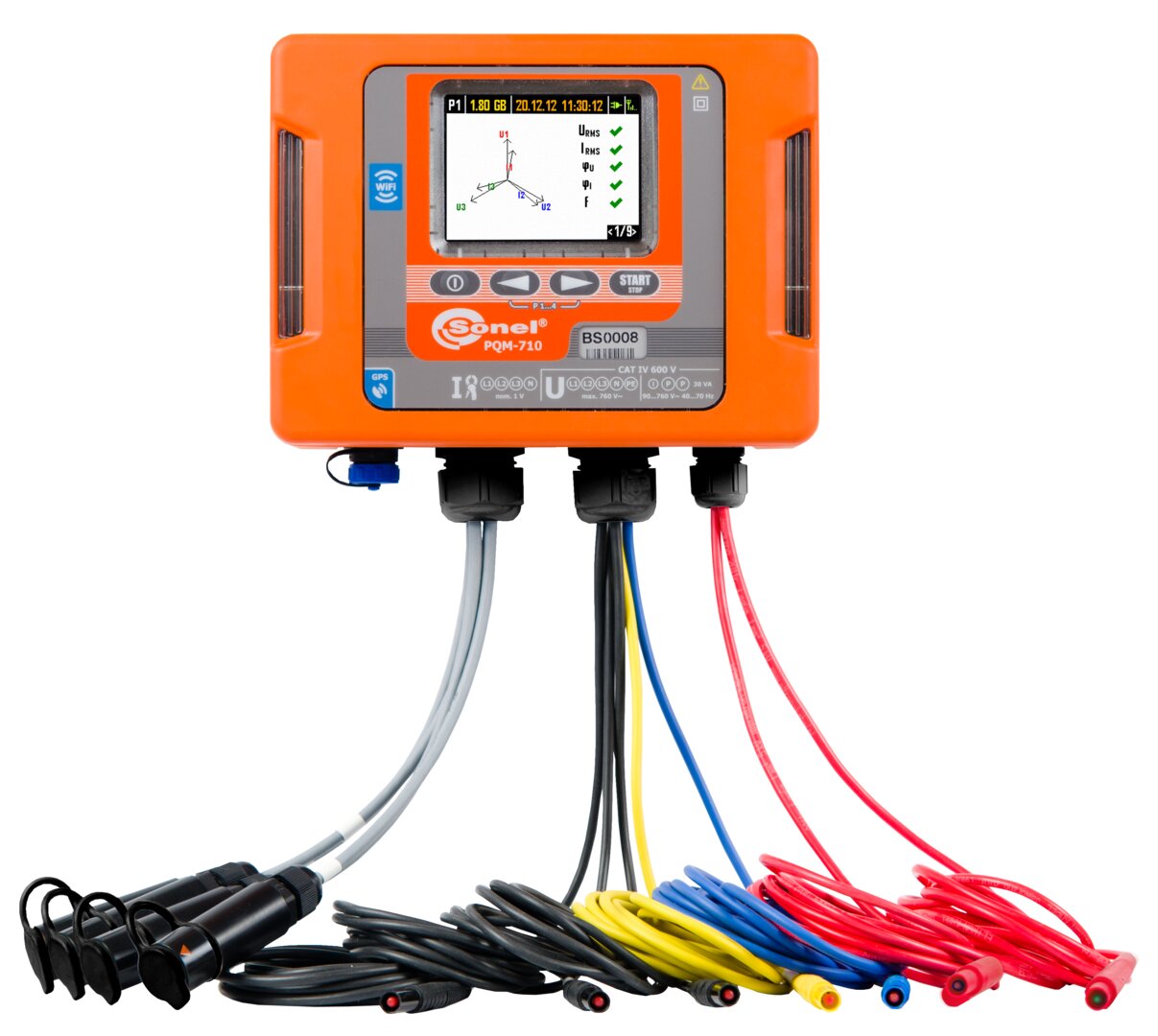

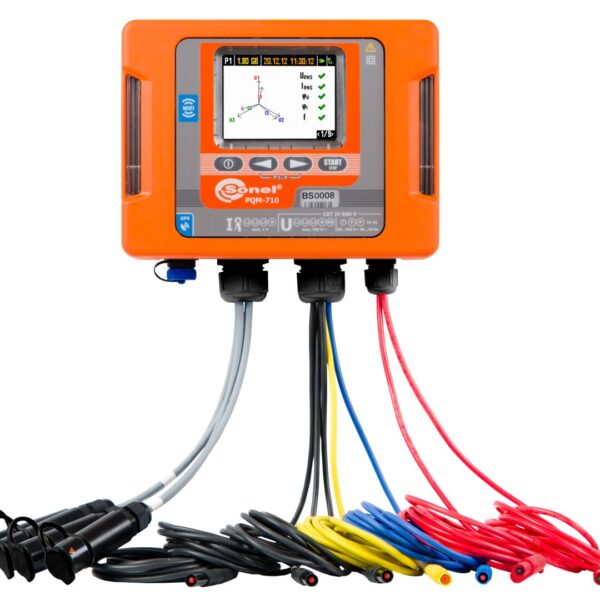

PQM-710 — анализатор параметров качества электрической энергии

Назначение анализатора параметров качества электрической энергии PQM-710:

PQM-710 (Номер в Госреестре: 70102-17) адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Особенности анализатора параметров качества электрической энергии PQM-710:

• Полное соответствие классу А;
• GPS модуль для синхронизации времени;
• GSM модуль для обмена данными (настройки, управление, считывание данных);
• Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;
• Степень защиты корпуса IP65;
• Автоматическое формирование протоколов регистрации.

Измерение и регистрация:

• Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
• Коэффициента пиковых значений напряжения и тока;
• Частоты от 40 Гц до 70 Гц;
• Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• Энергии: активной (EP), реактивной (EQ), полной (ES);
• Коэффициента мощности cosφ, tgφ;
• Коэффициента гармонических потерь (К-фактор);
• До 50-й гармоники напряжения и тока;
• До 50-й интергармоники напряжения и тока;
• Суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• Кратковременной и длительной дозы фликера PST и PLT;
• Несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
• осциллограмм тока и напряжения для каждого периода усреднения.

Конфигурация анализатора:

• Версия специально адаптирована под работу на планшетном компьютере.
• Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
• Режим измерения в реальном времени
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Гарантия 36 месяцев.
