ВИУ-100М — мобильная высоковольтная испытательная установка
Мобильная высоковольтная испытательная установка ВИУ-100М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью.
цену уточняйте
В наличии
Заказ в 1 клик
Скачать прайс лист
Нашли дешевле?
0
Смотрят этот товар прямо сейчас!
Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.
Описание
Мобильная высоковольтная испытательная установка ВИУ-100М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).
Преимущества:
- Режим испытания напряжением постоянного (DC) и переменного (AC) тока.
- Высокая мощность.
- Мобильное исполнение.
- Элегазовая (SF6) изоляция трансформатора.
- Безопасность – раздельная компоновка.
- Системы защиты от превышения напряжения и тока.

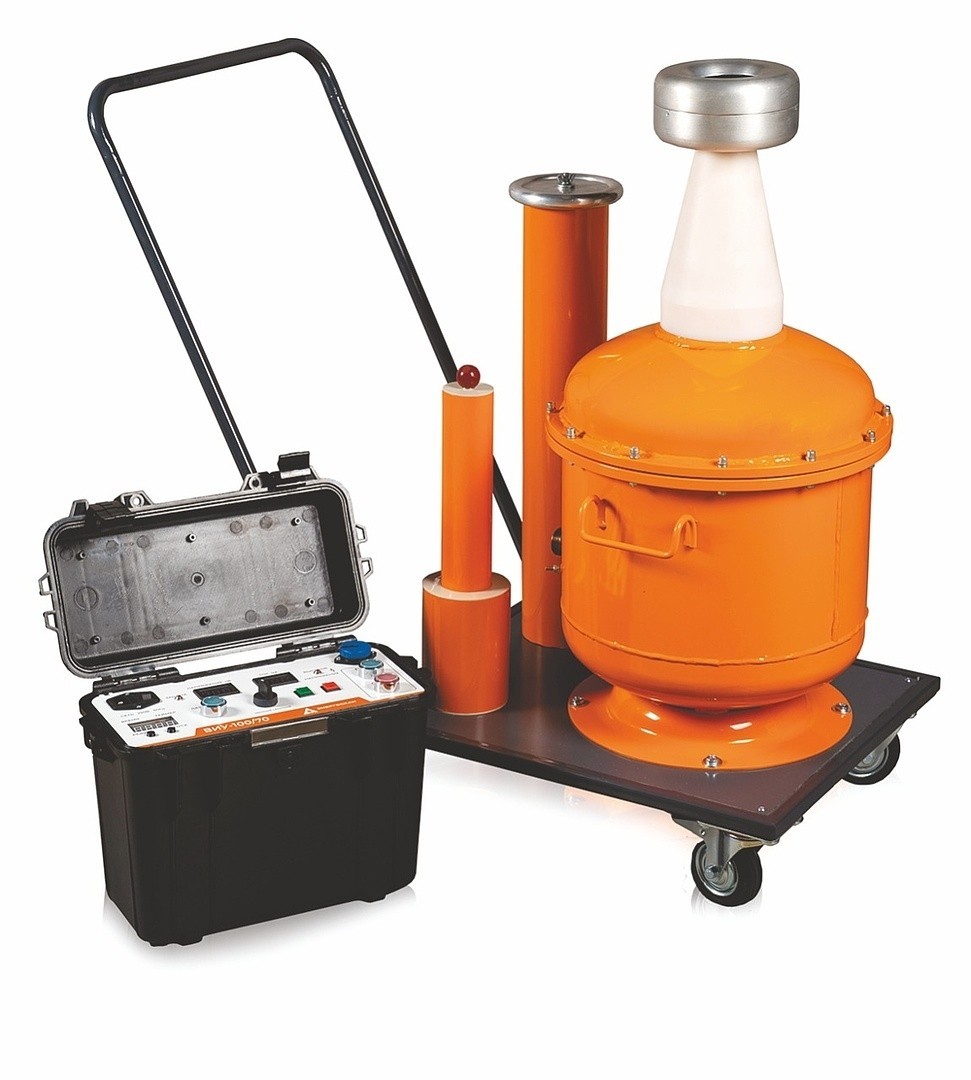

Установка состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.
Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.
* Конструкция прибора может отличаться от изображения на фото!
Отзывы (0)
Доставка и оплата
Интернет-магазин «СимплТех» предлагает купить ВИУ-100М — мобильная высоковольтная испытательная установка с доставкой по Москве и всей России.
Доставка по Москве и Московской области
Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.
Стоимость доставки
-
Самовывоз
В день оплаты, при наличии товара на складе
-
Курьерская доставка
— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.
— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.
- Транспортными компаниями
Доставка в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве.
Стоимость доставки рассчитывается согласно тарифам транспортных компаний.
Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.
Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.
Оплата товара в нашем Интернет-магазине производится по безналичному расчету.
Правила возврата платежей и товара
При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.
Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.
Статьи и обзоры
Нет связанных новостей.
Технические характеристики
| Параметр | Значение |
| Номинальное переменное напряжение обмотки ВН, кВ | 100 |
| Максимальное переменное напряжение обмотки ВН при ПВ 10 %, кВ | 105 |
| Испытательное напряжение частоты 50 Гц, кВ | 110 |
| Номинальное постоянное напряжение, кВ | 70 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 |
| Номинальная частота, Гц | 50 |
| Максимальный постоянный ток, мА | 200 |
| Максимальный переменный ток, мА | 200 |
| Измерение силы постоянного тока, мА | до 200 |
| Измерение силы переменного тока, мА | до 200 |
| Минимальная емкость нагрузки, нФ | 0 |
| Максимальная емкость нагрузки при номинальном напряжении, нФ | 6.5 |
| Максимальная емкость объекта испытаний, нФ | 15 |
| Максимальная потребляемая мощность, не более, кВА | 13.5 |
| Номинальное изб. давление элегаза, не более, МПа | 0.32 |
|
Испытательная мощность, кВА: – длительный режим – повторно-кратковременный режим, ПВ 10% |
12 20 |
| Погрешность измерения напряжения | 3% |
|
Габаритные размеры, мм: – Блок управления – Высоковольтный блок |
400х340х220 920х530х920 |
|
Масса, кг: – Блок управления – Высоковольтный блок |
7 80 |
Комплектация
Комплект поставки ВИУ-100М
- Высоковольтный трансформатор 100кВ.
- Блок управления в кейсе.
- Регулятор напряжения.
- Выпрямительный диод.
- Делитель напряжения.
- Соединительные кабели и провода.
- Комплект документации.
- Транспортировочная тележка.
- Штанга разрядная.
- Сумка транспортная.
