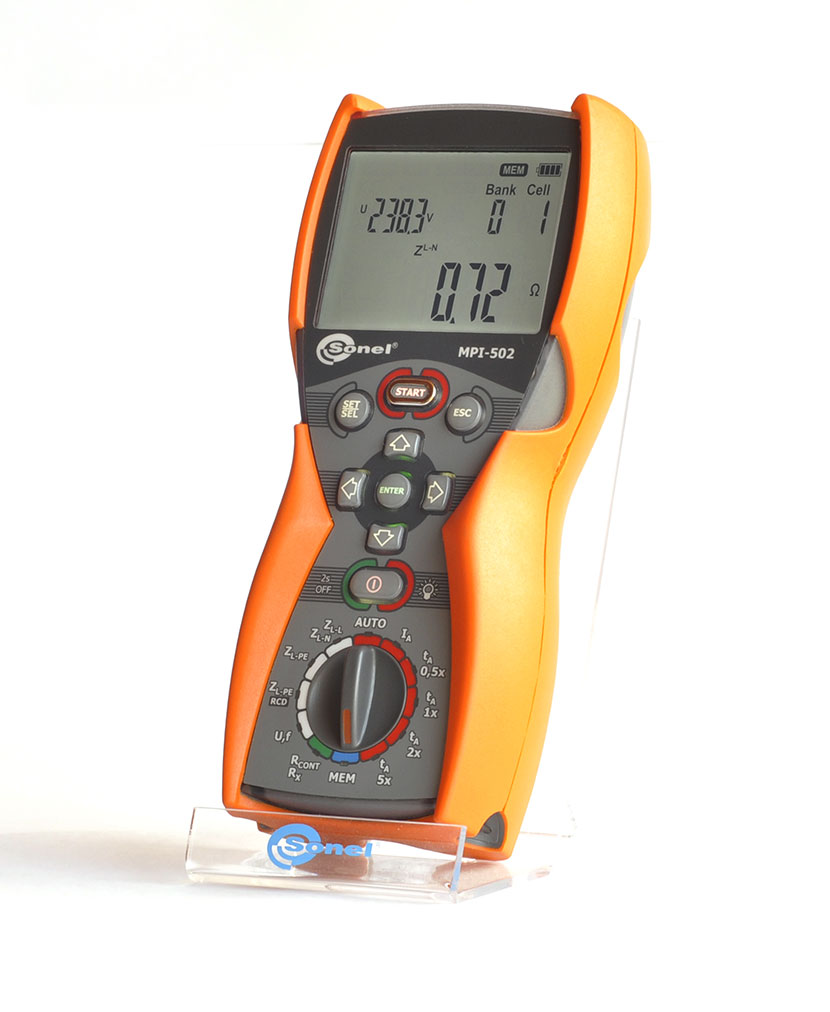

MPI-502 — измеритель параметров электробезопасности электроустановок

Name: MPI-502 — измеритель параметров электробезопасности электроустановок
Brand: Sonel, Польша
SKU: 4730
Availability: InStock

Артикул: 4730 Бренд: Sonel, Польша

Цена: 138 490 ₽

В наличии

Сравнить

Добавить в избранное

0 Смотрят этот товар прямо сейчас!

Внешний вид товара, комплектация и характеристики могут отличаться от действительности. При заказе оборудования, проверяйте заявленные характеристики на официальных сайтах производителя или через наших менеджеров.

Описание

Назначение измерителя параметров электробезопасности электроустановок MPI-502 (госреестр 44170-10):

MPI-502 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC и MRP. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя параметров электробезопасности электроустановок MPI-502:

измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение параметров устройств защитного отключения (УЗО) типа АС и А;
измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
автоматический режим измерения параметров УЗО;
измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
измерение напряжения переменного тока до 500 В;
сохранение результатов измерений в память.

Гарантия 36 месяцев.

Снят с производства. По наличию остатков уточняйте.

Детали

Характеристики: MPI-502 — измеритель параметров электробезопасности электроустановок

Производитель	Sonel
Индекс	WMGBMPI502

Доставка и оплата

Интернет-магазин «СимплТех» предлагает купить MPI-502 — измеритель параметров электробезопасности электроустановок с доставкой по Москве и всей России.

Доставка по Москве и Московской области

Осуществляется нашей курьерской службой по рабочим дням с 11 до 18 часов. Дата и время доставки согласовываются с Вами заранее.
Водитель не осуществляет подъем товара на этаж, а также не производит проверку оборудования.

Стоимость доставки

Самовывоз

В день оплаты, при наличии товара на складе

Курьерская доставка

— 600 рублей в пределах МКАД + 20 рублей / километр за МКАД.

— БЕСПЛАТНО при сумме заказа более 70 тысяч рублей + 20 рублей / километр за МКАД.

Транспортными компаниями

Доставка 4730 в другие города России осуществляется транспортными компаниями, имеющими пункт приема груза в Москве. Стоимость доставки рассчитывается согласно тарифам транспортных компаний.

Доставка программного обеспечения, лицензий и электронных компонентов осуществляется бесплатно по электронной почте на e-mail Заказчика по 100% предварительной оплате.

Внимание! Мы НЕ доставляем товары в Туркменистан, Казахстан, Грузию, Киргизию и другие страны СНГ.

Оплата товара в нашем Интернет-магазине производится по безналичному расчету.

Правила возврата платежей и товара

При покупке товара покупатель имеет право предъявить магазину требования о возврате или замене в течение 10 дней с момента его получения. Для возврата или обмена товара необходимо обратиться в магазин с соответствующим заявлением, приложив к нему документы о приобретении товара. При возврате или замене товара должны быть сохранены товарный вид, целостность упаковки и комплектация. Наличие следов эксплуатации может стать основанием для отказа в возврате. Доставка товара в магазин осуществляется за счет покупателя.

Обращаем Ваше внимание, что основная часть ассортимента нашего магазина относится к технически сложным товарам согласно Постановлению Правительства РФ № 924 от 10 ноября 2011 г. и не подлежит возврату или обмену на другой товар, за исключением случаев, предусмотренных действующим законом РФ «О защите прав потребителей» от 7 февраля 1992 г. № 2300-I.

Статьи и обзоры

Нет связанных новостей.

Технические характеристики

Технические характеристики измерителя параметров электробезопасности электроустановок MPI-502:

Измерение действующего значения напряжения переменного тока (True RMS)
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L
Измерение полного сопротивления петли Z_sГОСТ IEC 61557-3-2013
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы U_nL-N / U_nL-L		220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений		180 ... 270 В (для Z_L-PE и Z_L-n) или 180 ... 460 В (для Z_L-L)
Номинальная частота сети f_n		50 Гц, 60 Гц
Рабочий диапазон частоты		45 ... 65 Гц
Максимальный ток для 230В		7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 5 е.м.р.) от Z_s
20,0...199,9 Ом	0,1 Ом
Расчет и отображение для Z_s< 200 Ом
Измерение ожидаемого тока короткого замыкания I_k
Диапазон	Разрешение	Погрешность основная
0,11…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,50...1999 Ом (для измерительного провода 1,2 м).
Диапазон	Разрешение	Погрешность основная
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом
Параметр	Значение
Не вызывает срабатывания выключателей УЗО	с I_Δn≥ 30 мA
Номинальное рабочее напряжение U_n	220 В, 230 В, 240 В
Рабочий диапазон напряжений	180…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Контроль правильности соединения зажима PE	при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s
Диапазон	Разрешение	Погрешность основная
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.) от Z_s
20...199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.) от Z_s
Расчет и отображение для величины Z_s< 200 Ом
Показания тока короткого замыкания I_k
Диапазон	Разрешение	Погрешность основная
0,11…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA
Измерение параметров отключения УЗО
Параметр	Значение
Номинальное напряжение работы U_n	220 В, 230 В, 240 В
Рабочий диапазон напряжений	180…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Измерение времени отключения t_A УЗО
Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)*
	1 I_Δn
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс
* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)
Измерение сопротивления защитного заземления R_E
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току
Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В			0..15% U_B
Измерение тока отключения I_A для синусоидального дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,4 × I_Δn..2,0 × I_Δn	± 10% I_Δn
30 мA	12,0..42,0 мA		0,4 × I_Δn..1,4 × I_Δn	± 10% I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
Измерение переходных сопротивлений контактов и проводов током ± 200 мA
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом
Диапазон	Разрешение	Погрешность основная
0…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом
Параметр	Значение
Напряжение на открытых зажимах	4…9 В
Исходящий ток при R < 2 Ом	мин. 200 мA
Компенсация сопротивления измерительных проводов	есть
Измерение двунаправленным током	есть
Общие характеристики
Класс изоляции		двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности		IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно ГОСТ 14254-2015		IP67
Питание измерителя		батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 А
Температура хранения		-20…+70°C
Температура рабочая		-10...40
Время до самовыключения		устанавливается в меню прибора
Количество измерений Z, R_E или R_CD (для щелочных батареек)		>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных батареек)		>2000
Память результатов измерения		990 ячеек, 10000 результатов
Интерфейс		Bluetooth в диапазоне частоты 2,4 ГГц

Комплектация

Комплект поставки MPI-502

№	Наименование	Описание	Фото	Количество	Индекс
1	MPI-502 - Измеритель напряжения прикосновения и параметров устройств защитного отключения	Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.		1	WMRUMPI502
2	Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам.		1	WAADAWS05
3	Зажим «Крокодил» изолированный жёлтый K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROYE20K02
4	Зонд острый с разъемом «банан» голубой	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBUOGB1
5	Зонд острый с разъемом «банан» красный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB1
6	Кабель сетевой	Предназначен для зарядки аккумуляторов приборов.		1	WAPRZLAD230
7	Крепеж «Свободные руки»	Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZUCH1
8	Провод измерительный 1,2 м с разъемами «банан» голубой	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BUBB
9	Провод измерительный 1,2 м с разъемами «банан» желтый	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2YEBB
10	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB
11	Ремень для переноски прибора M1	Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZSZE4
12	Футляр М6	Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700.		1	WAFUTM6
