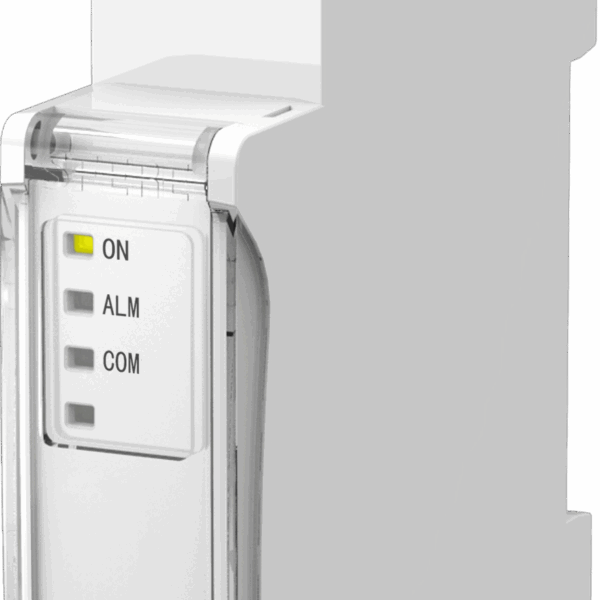

PD194PQ-2K4T-00001 — многофункциональный цифровой электроизмерительный прибор

Описание электроизмерительного прибора PD194PQ-2K4T-00001:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2K4T торговой марки КС® предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Внесены в Государственный реестр средств измерений
№ 61535-15
Аттестован в ПАО «Россети»

Область применения PD194PQ-2K4T-00001:

• Низковольтные комплектные устройства (НКУ)
• Системы телемеханики
• Системы Автоматизации и РЗА
• Системы связи
• Системы мониторинга
• Системы учета электроэнергии и энергоресурсов

Особенности PD194PQ-2K4T-00001:

• Класс точности 0,2 или 0,5
• Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP)
• Аналоговые выходы: до четырех (в зависимости от модификации)
• Релейные выходы: до трех (в зависимости от модификации)
• Дискретные входы: до девяти (в зависимости от модификации)
• Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS
• Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений
• Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления
• Переключаемая программно схема подключения приборов — 3 или 4-проводная
• Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку
• Визуальная индикация перегрузки
• Цвет светодиодного индикатора: красный, зеленый или желтый
• Степень защиты щитовых приборов по передней панели — IP66, по корпусу — IP40; степень защиты приборов исполнения на DIN-рейку — IP40
• Надежное крепление щитового прибора с помощью металлических скоб
• Климатические условия: рабочий диапазон температур — от -40°С до +70°С; относительная влажность — до 95% при 35°С
• Межповерочный интервал – 10 лет
• Гарантийный срок службы – 5 лет
• Средний срок службы — 30 лет
• Средняя наработка на отказ — 220 тыс. часов

Основные технические характеристики PD194PQ-2K4T-00001:

Структура условного обозначения модификаций многофункциональных приборов

Пример оформления заказа

Многофункциональный прибор PD194PQ-2К4T — 00201 — 100/5А — 110000/100В — 0…5мА — К — 3.4 — 0,5
Многофункциональный прибор переменного тока щитовой в корпусе типа 2 (передняя панель 120х120 мм) с номинальным входным током 5 А, трансформация по току 100/5, номинальным линейным напряжением 100 В (фазным 100/√3 В), трансформация по напряжению 110000/100, двумя аналоговыми выходами 0-5 мА и портом RS-485 (протокол Modbus RTU), питание ~/=80…270 В, цвет индикатора красный, схема подключения 3-фазная 4-проводная, погрешность измерения тока и напряжения 0,5%.

Типовые модификации и их функции

Размеры и масса цифровых электроизмерительных приборов серии Т.

 Допустимые перегрузки на измерительном(-ых) входе(-ах) тока

Измеряемые и преобразуемые величины

Номинальные значения

Основные погрешности измерения

Дополнительные погрешности измерения

Гарантия: 3 года. Межповерочный интервал: 10 лет.
