ПОИСК К-16 Портативный комплект для определения мест повреждений кабельной линии

Комплекты позволяют производить ОМП силовых кабелей 0,4-35 кВ с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Использование беспрожиговых методов позволяет как сократить время ОМП, так и повысить точность и эффективность ОМП.

Реализованные методы ОМП:

• Предварительное ОМП кабелей:
  • Импульсная рефлектометрия (TDR)
  • Импульсно-дуговой метод (ARC)
  • Метод колебательного разряда по току (ICM)
• Точное ОМП акустическим / акустико — электромагнитным методом до 16 кВ
• Испытание изоляции и определение пробивного напряжения до 16 кВ

Преимущества:

• Портативность – вес модулей не более 25 кг и комплект может транспортировать один специалист
• Компактность – весь комплект можно перевезти в легковом автомобиле, снегоболотоходе или снегоходе
• Универсальность – каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно
• Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий
• Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: шахты, тоннели, удаленные месторождения, РУ в больших зданиях и т.д.

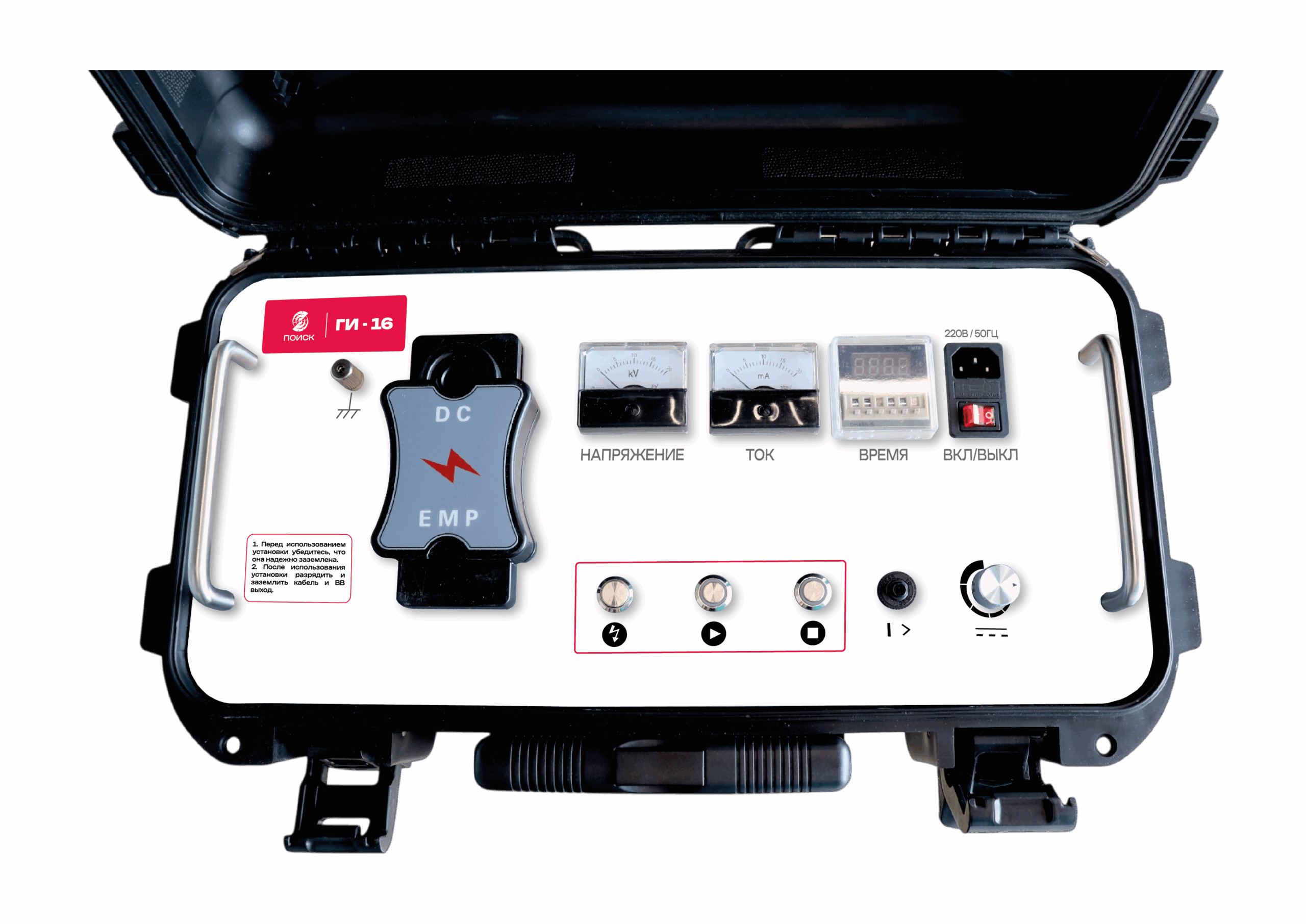

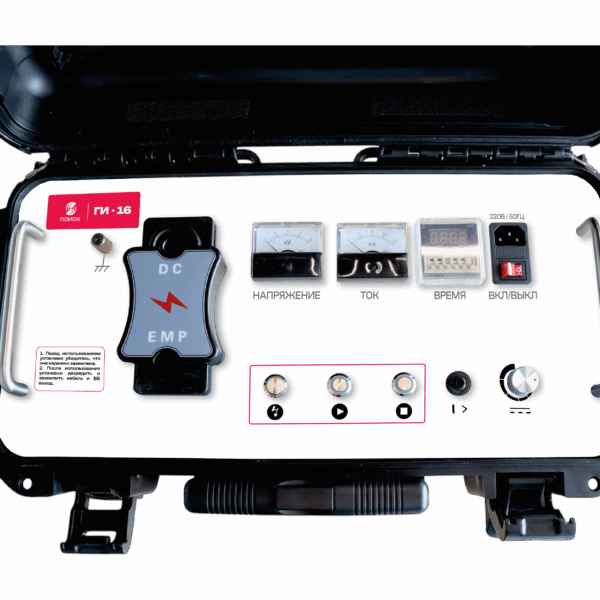

Различие комплектов ПОИСК К-16 и К-35 заключается в разных уровнях максимального напряжения и емкости конденсаторов генераторов высоковольтных импульсов (ПОИСК ГИ-16 и ГИ-35). ПОИСК ГИ-16 с выходным напряжением до 16 кВ в сочетании с конденсаторами повышенной емкости (8 мкФ) позволит выдать высокую энергию разряда (до 1024 Дж) даже на невысоких напряжениях, что позволяет быстро и точно находить различные виды повреждений кабелей низкого и среднего напряжения (0,4 — 10 кВ).

Комплект подходит пользователям с небольшим и средним кабельным хозяйством. Также актуально его применение в качестве дополнения к мобильной ЭТЛ, в которой отсутствуют беспрожиговые методы (модернизация ЭТЛ) или в качестве резервного комплекта.
